項目背景

我國通訊基站運行維護采用了鐵塔公司主建設維護，移動、電信、聯通三大運營商主經 營的模式。為保障通訊的暢通，推動通信網絡的全面覆蓋，鐵塔公司修建了大量通訊鐵塔等 基站設施，且基站數目還在不斷地增長中。隨著信息時代的到來，基站需要承擔的功能在不 斷地增多，用戶和內部用電設備的種類和數量在不斷增加，導致基站用電量激增，且絕大部 分鐵塔基站處于供電的末端，存在供電電壓不足的問題，部分基站處于偏遠地區，需要耗費 大量人力物力架設、維護和檢修電網，基站在供電安全性、可靠性和經濟性等方面存在問題。

鐵塔基站微電網是針對鐵塔公司目前面臨的諸多用電問題，在鐵塔基站建設范圍內，構 建的一個包含微電源，儲能裝置，控制系統以及監測保護裝置的小型電力系統。建設鐵塔基 站微電網，對解決鐵塔公司面臨的諸多用電問題有很大的幫助：

1、鐵塔基站微電網的微電源包括風力發電機、光伏組件、柴油發電機等，提高了鐵塔 基站新能源使用率與滲透率，優化能源結構，減小環境污染；

2、鐵塔基站遍布全國，可以根據當?shù)氐膶?shí)際情況合理配置微電源規模與種類，使用配 置靈活，能有效解決鐵塔基站用電量增多的問題；偏遠地區的鐵塔基站，可以通過擴大微電 源規模的方式，減少對大電網的依賴，減少輸配電線路投資，降低用電維護成本；

3、鐵塔基站微電網中整合了以蓄電池為主的儲能系統，可以實現在微電源出力大時存 儲過剩的電能，出力小時補償?shù)碗妷海瑢?shí)現“移峰填谷"。儲能系統還能穩定電壓頻率，增 大系統慣性，從而降低電壓波動和閃變，改善電能質量；

4、建立智能微電網系統，可以實現對基站內部所有電源、負荷以及其他對象的實時監 測、調度和控制，進一步提高基站運行的自動化與智能化水平。

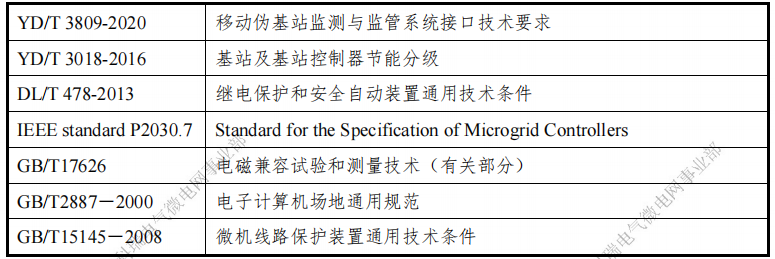

微電網建設相關標準

基站能源管理系統總體架構

整個系統采用云邊結合的架構，由智慧能源管理平臺和協調控制器兩部分組成。協調控 制器關部署在各基站，采集光伏逆變器、儲能 EMS、配電系統關口電表等設備的數據，基 于先進算法，自動優化調度策略，實現基站多能互補與源網荷儲協同，利用可再生能 源，降低用能成本，提升光儲系統效率。同時基于安全運行的需求，系統進行主動防護與告 警，方便人員及時運維。 基站光儲智慧能源管理平臺支持微電網協調控制器即插即用，該系統需要具備監視、控 制、分析與優化功能。通過云邊協同實現對整個基站光儲系統的設備監控、系統協同運行控 制、發用電優化調度、系統安全主動防護、告警分析、收益分析和報表導出等功能。

智慧能源管理系統與基站的交互圖

上圖為所有基站接入智慧能源管理平臺的結構圖。各個基站通過協調控制器實現基站內 部源、網、荷、儲的采集、分析，并根據當前的工況實現源、網、荷、儲各環節的協同運行。 協調控制器可主動采集現場光伏、儲能、用電負荷等設備的數據，并可進行規約轉換，數據 存儲，并通過有線/無線網絡把數據上傳至智慧能源管理平臺。協調控制器可在網絡故障時 將數據存儲在本地，待網絡恢復時從中斷的位置繼續上傳數據，保證服務器端數據不丟失。 針對原有的控制策略繼續保持，確保系統安全穩定運行。

通過智慧能源管理平臺可對各個區域接入的基站內的協調控制器進行遠程配置與策略 修改，如計劃曲線、削峰填谷、新能源消納等控制策略。同時，針對各個基站的設備、通訊 運行情況進行分析，實現能耗分析、故障告警等功能，幫助運維人員及時發現問題，并進行 維護管理，提升系統高效率運行。

基站光儲能源系統功能

基站光儲系統建設主要分為基站光儲站點建設與智慧能源管理平臺兩個部分。

協調控制器 基站光儲站點建設根據基站光儲一體化方案，分為直流儲能一體化、交流儲備系統分離 式、交流儲備一體化多種方案，其結構圖如下所示：

基站光儲系統結構

根據基站的構成以及基站設備需求，可通過 ACCU-100 協調控制器，獲取基站光儲系 統內光伏系統的輸出功率、儲能狀態、電價信息，調配光伏系統、市電、儲能電池對所述 5G 基站通信設備的供電量。其基站光儲系統結構示意圖如下：

直流光儲一體化組網示意圖

交流光儲一體化組網示意圖

協調控制器功能

ACCU-100 微電網協調控制器具備以下功能特點：數據采集：支持串口、以太網等多通道實時運行，滿足各類風電與光伏逆變器、儲能等 設備接入； 通訊管理：支持 Modbus RTU、Modbus TCP、IEC 60870-5-101、IEC 60870-5-103、IEC  60870-5-104、MQTT 等通信規約，可實現云邊協同（結合安科瑞智慧能源管理云平臺進行 遠程運維）、OTA 升級；具備獨立運行的能力，在微電網能源管理系統發生故障之后，可 以具有遠程操控的能力對各設備下發控制策略。 邊緣計算：靈活的報警閾值設置、主動上傳報警信息、數據合并計算、邏輯控制、斷點 續傳、數據加密、4G路由； 策略管理：防逆流、計劃曲線、削峰填谷、需量控制、光儲協調等，并支持策略定制; 系統安全：基于不可信模型設計的用戶權限，防止非法用戶侵入；基于數據加密與數據 安全驗證技術，采用數據標定與防篡改機制，實現數據固證和可追溯； 運行安全：采集分析包括電池、溫控及消防在內的全站信號與測量數據，實現運行安全 預警預測。

智慧能源管理系統

微電網智慧能源管理系統通過對各個基站的源、網、荷、儲能系統進行接入，全天候進 行數據采集分析，監控光伏、儲能系統、備用電源及傳統負荷的運行狀態，是一個集監控、 能量管理、智能運維為一體的管理系統。完成不同目標下源網荷儲資源之間的靈活互動與經 濟優化運行，實現能源效益、經濟效益和環境效益提升。微電網智慧能源管理系統具備以 下功能(包含不限于):
